- Установка: БМП - с устройством дистанционного растормаживания; МП - с рукоятками для растормаживания и штурвалом
- Подвес: 1:1 и 2:1
- Грузоподьемность: 1250 - 1600 кг
- Скорость лифта: 0,5 - 4,0 м/с
Подробнее
Задать вопрос
Гарантия 2 года
Для грузопассажирских лифтов
Установка в МП и БМП
Подвес 2:1
Характеристики
| Общие параметры | |
| Напряжение, В | 380 |
| Грузоподъемность лифта, кг | 1250-1600 |
| Скорость лифта, м/с | 0,5-4,0 |
| Место установки | МП и БМП |
| Главный привод | |
| Диаметр КВШ, мм | 400 / 480 |
| Пусков в час | 240 |
| Подвес | 1:1 и 2:1 |
| Режим работы | S5-40% включений |
| Вес лебедки, кг | 520 |
| Макс статичная нагрузка, кг | 6000 |
| Класс изоляции | F |
| Количество полюсов | 32 |
| Модель тормоза | EMK9K |
Описание

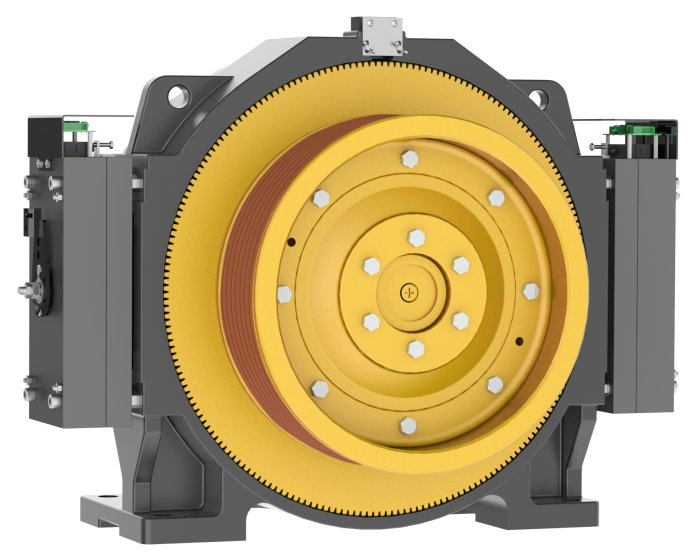

Безредукторная лебедка MCK300 предназначена для перемещения грузопассажирских лифтов со скоростью от 0,5 до 2,5 м/с., грузоподьемностью 1250-1600 кг.

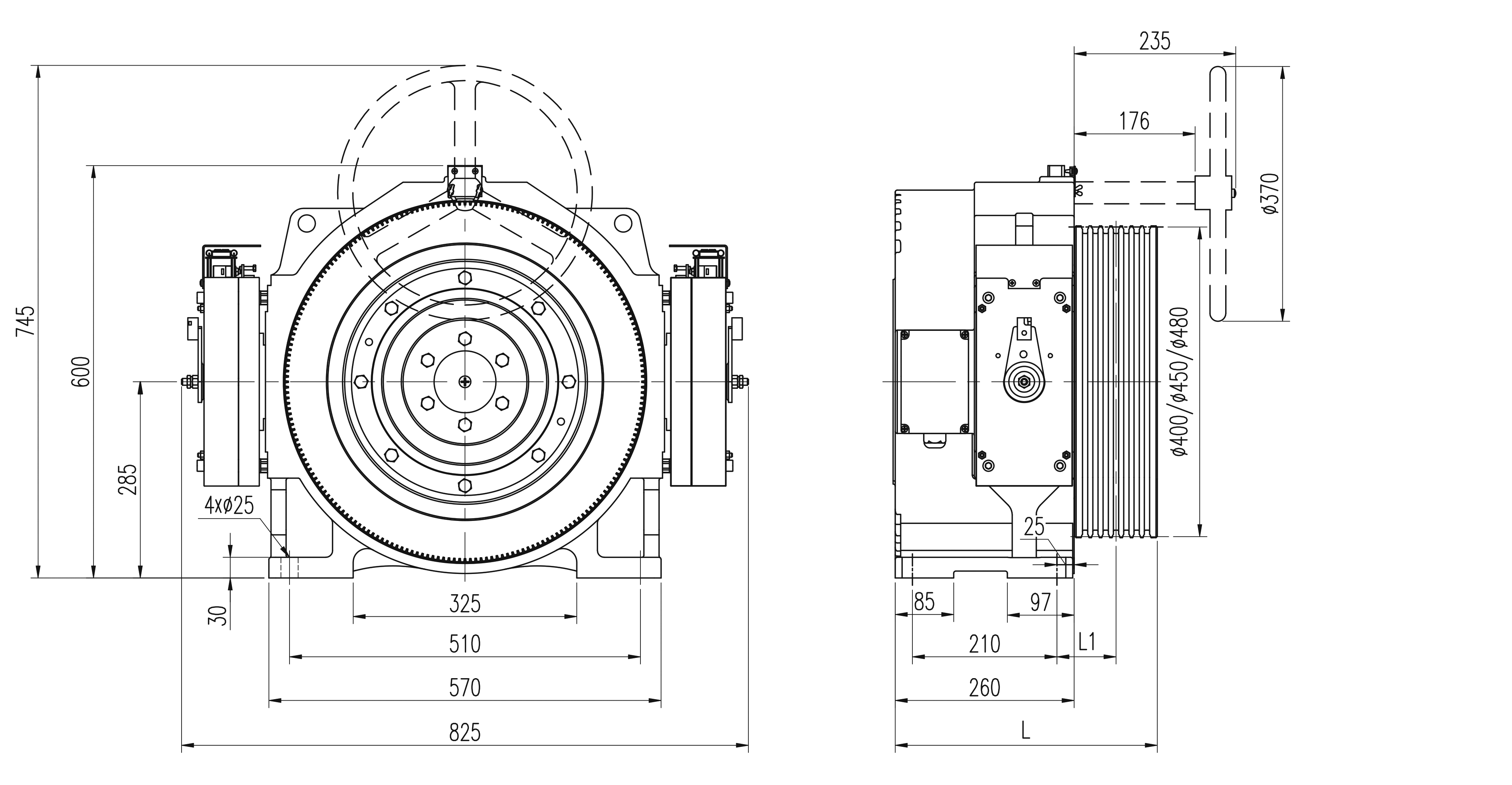

| Подвес |
Грузопод. кг |
Скорость лифта м/с |
Шкив мм |
Канавки |
U-обр подрез град. |
Ток A |
Мощн. кВт |
Скорость вращ. об/мин |
Частота Гц |
Крутящий момент Н*м |
L мм |
L1 мм |
Тормозное усилие Н*м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 630 | 1.0 | 400 | 6×Ø10×15 | 95 | 13 | 4.3 | 48 | 12.8 | 850 | 381 | 86 | 2x1388 |
| 630 | 1.6 | 400 | 6×Ø10×15 | 95 | 20 | 6.8 | 76 | 20.3 | 850 | 381 | 86 | 2x1388 | |
| 630 | 3.0 | 400 | 7×Ø10×15 | 95 | 36 | 13.8 | 143 | 38.1 | 920 | 381 | 86 | 2x1388 | |
| 630 | 4.0 | 400 | 7×Ø10×15 | 95 | 40 | 18.4 | 191 | 50.9 | 920 | 381 | 86 | 2x1388 | |
| 800 | 3.0 | 400 | 8×Ø10×15 | 95 | 41 | 16.6 | 143 | 38.1 | 1110 | 396 | 93.5 | 2x1388 | |
| 800 | 4.0 | 400 | 8×Ø10×15 | 95 | 47 | 22.2 | 191 | 50.9 | 1110 | 396 | 93.5 | 2x1388 | |
| 2:1 | 1250 | 0.5 | 400 | 6×Ø10×15 | 95 | 13 | 4.3 | 48 | 12.8 | 850 | 381 | 86 | 2x1388 |
| 1250 | 1.0 | 400 | 6×Ø10×15 | 95 | 20 | 8.5 | 95 | 25.3 | 850 | 381 | 86 | 2x1388 | |
| 1250 | 1.6 | 400 | 6×Ø10×15 | 95 | 34 | 13.6 | 153 | 40.8 | 850 | 381 | 86 | 2x1388 | |
| 1250 | 2.0 | 400 | 6×Ø10×15 | 95 | 38 | 17.0 | 191 | 50.9 | 850 | 381 | 86 | 2x1388 | |
| 1250 | 2.5 | 480 | 7×Ø10×15 | 95 | 45 | 21.3 | 199 | 53.1 | 1020 | 381 | 86 | 2x1388 | |
| 1275 | 1 | 400 | 6×Ø10×15 | 95 | 20 | 8.7 | 95 | 25.3 | 870 | 381 | 86 | 2x1388 | |
| 1350 | 0.5 | 400 | 7×Ø10×15 | 95 | 14 | 4.6 | 48 | 12.8 | 920 | 381 | 86 | 2x1388 | |
| 1350 | 1.0 | 400 | 7×Ø10×15 | 95 | 21 | 9.2 | 95 | 25.3 | 920 | 381 | 86 | 2x1388 | |
| 1350 | 1.6 | 400 | 7×Ø10×15 | 95 | 36 | 14.7 | 153 | 40.8 | 920 | 381 | 86 | 2x1388 | |
| 1350 | 2.0 | 400 | 7×Ø10×15 | 95 | 40 | 18.4 | 191 | 50.9 | 920 | 381 | 86 | 2x1388 | |
| 1350 | 2.5 | 480 | 7×Ø10×15 | 95 | 52 | 22.9 | 199 | 53.1 | 1100 | 381 | 86 | 2x1388 | |
| 1600 | 0.5 | 400 | 7×Ø10×15 | 95 | 18 | 5.6 | 48 | 12.8 | 1110 | 381 | 86 | 2x1388 | |
| 1600 | 1.0 | 400 | 7×Ø10×15 | 95 | 26 | 11.0 | 95 | 25.3 | 1110 | 381 | 86 | 2x1388 | |
| 1600 | 1.6 | 400 | 8×Ø10×15 | 95 | 41 | 17.8 | 153 | 40.8 | 1110 | 396 | 93.5 | 2x1388 | |
| 1600 | 2.0 | 400 | 8×Ø10×15 | 95 | 47 | 22.2 | 191 | 50.9 | 1110 | 396 | 93.5 | 2x1388 |
Документация и РЭ
РЭ Серия МСК 2018
1.8 Мб
