- Установка: БМП - с устройством дистанционного растормаживания; МП - с рукоятками для растормаживания и штурвалом
- Подвес: 2:1
- Грузоподьемность: 320 - 630 кг
- Скорость лифта: 0,5 - 1,6 м/с
Подробнее
Задать вопрос
Гарантия 2 года
Установка в МП и БМП
Подвес 2:1
Для пассажирских лифтов
До 1000 кг.
Характеристики
| Общие параметры | |
| Напряжение, В | 380 |
| Грузоподъемность лифта, кг | 320-630 |
| Скорость лифта, м/с | 0.5-1.6 |
| Место установки | МП и БМП |
| Главный привод | |
| Диаметр КВШ, мм | 320 |
| Пусков в час | 240 |
| Подвес | 2:1 |
| Режим работы | S5-40% включений |
| Вес лебедки, кг | 250 |
| Макс статичная нагрузка, кг | 2500 |
| Класс изоляции | F |
| Количество полюсов | 20 |
| Модель тормоза | EMK9K |
Описание

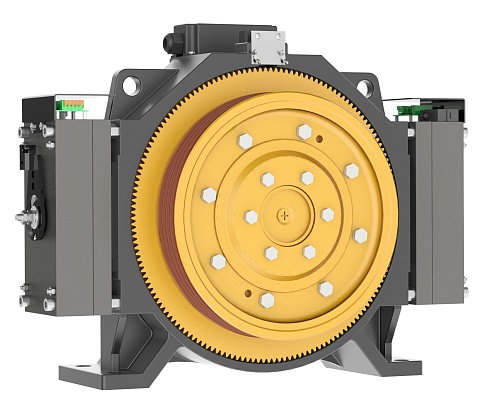

Безредукторная лебедка MCK100 предназначена для перемещения кабины лифта со скоростью от 0,5 до 1,6 м/с.
Начальная лебедка в серии МСК, грузоподъемностью 320-630 кг.
Начальная лебедка в серии МСК, грузоподъемностью 320-630 кг.
|
Грузопод. кг |
Скорость лифта м/с |
Шкив мм |
Канавки |
Подрез град. |
Ток A |
Мощн. кВт |
Скорость вращ. об/мин |
Частота Гц |
Крутящий момент Н*м |
L мм |
L1 мм |
Тормозное усилие Н*м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 320 | 0.5 | 320 | 4×Ø8×12 | 95 | 3 | 1.1 | 60 | 10.0 | 180 | 246 | 52 | 2x430 |
| 320 | 1.0 | 320 | 4×Ø8×12 | 95 | 5 | 2.2 | 119 | 19.8 | 180 | 246 | 52 | 2x430 |
| 400 | 1.0 | 320 | 4×Ø8×12 | 95 | 7 | 2.7 | 119 | 19.8 | 220 | 246 | 52 | 2x430 |
| 400 | 1.6 | 320 | 4×Ø8×12 | 95 | 10 | 4.4 | 191 | 31.8 | 220 | 246 | 52 | 2x430 |
| 450 | 0.5 | 320 | 4×Ø8×12 | 95 | 5 | 1.6 | 60 | 10.0 | 240 | 246 | 52 | 2x430 |
| 450 | 1.0 | 320 | 4×Ø8×12 | 95 | 7 | 3.1 | 119 | 19.8 | 240 | 246 | 52 | 2x430 |
| 630 | 0.5 | 320 | 5×Ø8×12 | 95 | 7 | 2.1 | 60 | 10.0 | 340 | 256 | 57 | 2x430 |
| 630 | 1.0 | 320 | 5×Ø8×12 | 95 | 10 | 4.2 | 119 | 19.8 | 340 | 256 | 57 | 2x430 |
| 630 | 1.6 | 320 | 5×Ø8×12 | 95 | 16 | 6.8 | 191 | 31.8 | 340 | 256 | 57 | 2x430 |
Документация и РЭ
РЭ Серия МСК 2018
1.8 Мб
